Amplificator M Six DSP

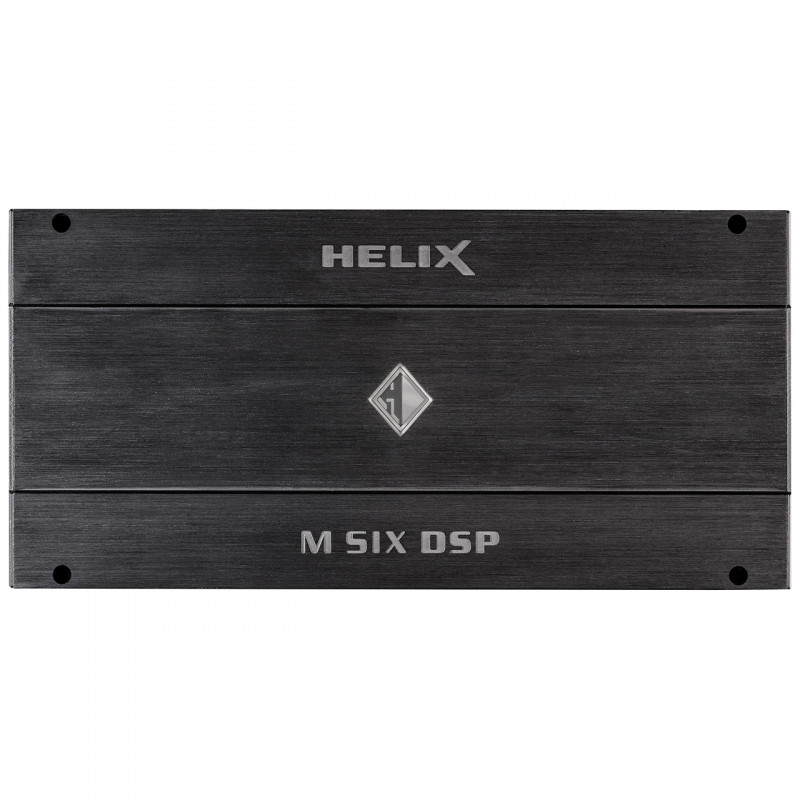

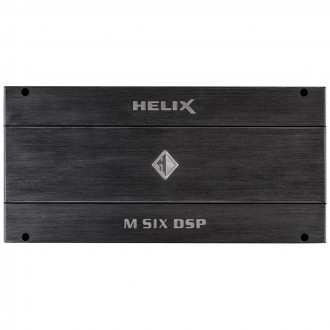

HELIX M SIX DSP

Asta impresionează – noul M SIX DSP
M SIX DSP este mai mult decât „doar” un alt amplificator cu șase canale – mai degrabă, în ciuda dimensiunilor sale mici, aveți de-a face cu un centru de control puternic care are nu mai puțin de un total de zece canale DSP procesate. În plus, amplificatorul oferă o putere de ieșire abundentă, cu 100 de wați RMS pe canal atât în ​​sarcina de 4 ohmi, cât și de 2 ohmi.
În cele din urmă, raportul său uimitor de performanță preț în combinație cu setul fantastic de caracteristici va asigura ochi strălucitori.

Tonal absolut HELIX!
Compromisurile în ceea ce privește calitatea sunetului nu au locul într-un produs HELIX – și de aceea M SIX DSP este echipat cu toată finețea pentru un sunet perfect. Desigur, convertoarele A/D și D/A excelente și separate sunt la fel de naturale ca și pe placa de circuite DSP, care este complet fabricată în Germania, veți găsi doar convertoare A/D și D/A excelente, separate, precum și un DSP extrem de puternic de la Analog Devices. În plus, cele patru ieșiri ale preamplificatorului cu tensiune de ieșire de 6 volți oferă un nivel mai mult decât suficient pentru a conduce orice amplificator suplimentar.

Flexibilitate maximă
Chiar și secțiunea internă a amplificatorului a M SIX DSP este extrem de variabilă – poate fi operată fie în modul cu 6 canale, fie, datorită capacității sale de legătură, poate fi configurată și ca pe 5, 4 sau chiar 3 canale. amplificator.
Dar asta nu este tot – în legătură cu cele patru ieșiri ale preamplificatorului, sistemul de sunet poate fi extins într-o manieră diversă și actualizat la până la 10 canale.
În combinație cu alte amplificatoare din seria M (M ONE X, M ONE, M FOUR sau M SIX), există posibilități mai mult decât suficiente pentru a extinde numărul de canale de putere.
Acest lucru face posibile sisteme multicanal complexe, dar accesibile și, mai presus de toate, care economisesc spațiu, cu performanțe enorme.

Procesarea canalului virtual – așa funcționează astăzi rutarea semnalului
Multe canale DSP trebuie gestionate și configurate în mod corespunzător – așa că nu a existat nicio îndoială că M SIX DSP este echipat și cu procesarea inovatoare a canalelor virtuale de la Audiotec Fischer.
Adaptarea la sistemele moderne de sunet OE printr-un număr tot mai mare de intrări are un impact semnificativ asupra complexității rutării semnalului în interiorul amplificatorului. Mai ales atunci când mai multe semnale de intrare sunt amestecate împreună și apoi împărțite din nou în sisteme cu mai multe căi, conceptele convenționale de rutare își ating rapid limitele, atât în ​​ceea ce privește implementarea, cât și capacitatea de utilizare. Noul „Virtual Channel Processing” de la Audiotec Fischer, în combinație cu software-ul recunoscut, ușor de utilizat, DSP PC-Tool facilitează realizarea chiar și a configurațiilor de sistem extrem de complexe. În plus, permite alocarea liberă a funcțiilor noastre de sunet FX proprietare, cum ar fi „RealCenter” sau „Augmented Bass Processing”.

Plusul în viteză – datorită ACO
Mai rapid este mai bine – platforma ACO de 32 de biți deosebit de puternică preia toate sarcinile de control și asigură o viteză semnificativ mai mare, în special pentru comunicarea de date cu software-ul nostru DSP PC-Tool, dar și pentru comutarea fulgerătoare între până la zece setări de sunet. Dar ACO oferă mult mai mult - sunt implementate efecte sonore fantastice, cum ar fi Augmented Bass Processing sau RealCenter, precum și un EQ de intrare separat de canale, inclusiv Input Signal Analyzer (ISA) pentru o analiză ușoară și compensare a semnalelor de intrare ale radiourilor OE care includ deja un configurarea sunetului „ex works”.

Compact, cool și absolut practic

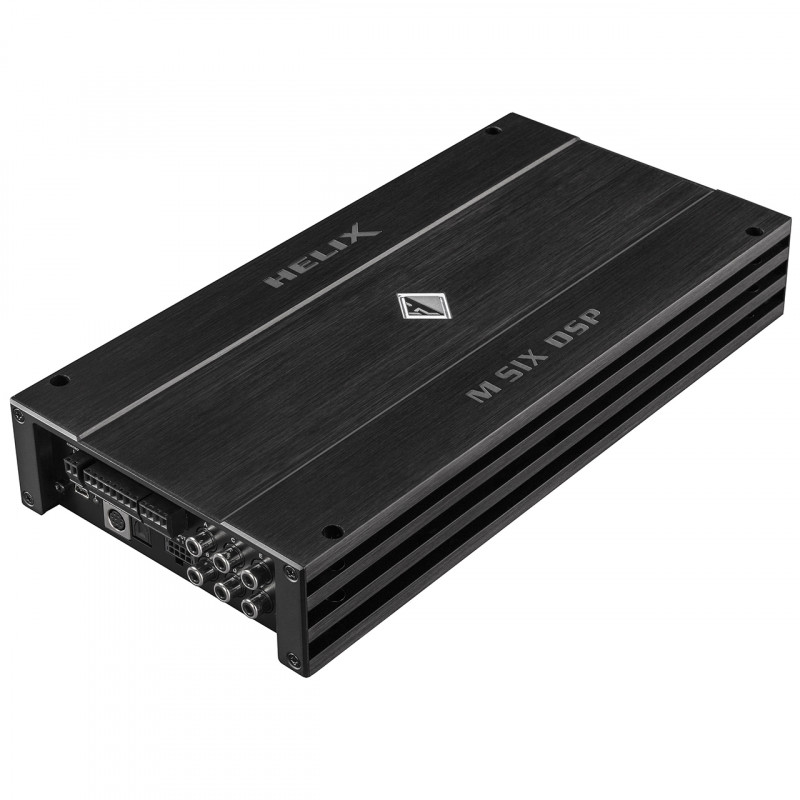

În ciuda gamei sale vaste de funcții și a puterii de ieșire uriașe, M SIX DSP se prezintă în același design clasic, compact HELIX, cu linii distinctive, precum HELIX M SIX. Datorită tehnologiei sale de amplificator de clasă D, menține „capul rece” chiar și la putere maximă. Și datorită caracteristicilor precum capacitatea de pornire-oprire, circuitul ADEP.3 și modul de economisire a energiei, este, de asemenea, echipat ideal pentru provocările cotidiene ale integrării OEM.

Caracteristici
Până la 130 W RMS max. putere de ieșire pe canal în 4 și 2 Ω
DSP audio „punct fix” de 64 de biți extrem de puternic și convertoare de semnal AD și DA de ultimă generație
ACO – Platformă avansată de coprocesor pe 32 de biți pentru funcții îmbunătățite ale sistemului și DSP, cum ar fi:
ISA (Input Signal Analyzer) și InputEQ pentru o analiză ușoară și compensare a semnalelor de intrare
Efecte sonore SFX – Procesare de bas sporită, StageXpander, RealCenter & Co.
Intrare inteligentă de nivel înalt cu 6 canale cu circuit ADEP.3
Patru ieșiri de linie RCA / Cinch cu max. Tensiune de ieșire de 6 volți
Procesarea canalului virtual (VCP) permite o configurație și mai flexibilă pentru sistemele de sunet foarte complexe
Canale de amplificare cu punte pentru a conduce woofer sau subwoofer puternic
Placa DSP fabricata in Germania

Caracteristici speciale:
ACO – Coprocesor avansat pe 32 de biți
HELIX M SIX DSP încorporează un coprocesor extraordinar de puternic pe 32 de biți de ultimă generație pentru toate sarcinile de monitorizare și comunicare, atât pe plan intern cât și extern. Spre deosebire de generația anterioară de 8 biți, acest MCU atinge viteze mult mai mari în ceea ce privește comutarea configurației și comunicarea datelor cu software-ul nostru DSP PC-Tool. Un alt avantaj semnificativ este încărcătorul de pornire integrat, nativ al CoProcessorului.
Permite upgrade-uri software ale tuturor componentelor DSP-ului integrat pentru a ajusta circuitul ADEP.3 controlat de microcontroler de exemplu la cerințele viitoare ale sistemului de diagnosticare al radiourilor din fabrică sau dacă dispozitivul va fi extins cu interfețe suplimentare. În plus, datorită noii memorie flash, ACO oferă 10 locații de memorie pentru setările de sunet în loc de cele două comune.

Intrare inteligentă de nivel înalt ADEP.3
Radiourile auto moderne, instalate din fabrică, încorporează posibilități sofisticate de diagnosticare a difuzoarelor conectate. În special, cea mai recentă generație de radiouri auto sunt echipate cu funcții suplimentare de monitorizare, astfel încât mesajele de defecțiune și pierderea caracteristicilor specifice (de exemplu, funcția fader) apar destul de des dacă un amplificator va fi conectat - dar nu și cu M SIX DSP.
Noul circuit ADEP.3 (Advanced Diagnostics Error Protection, 3rd Generation) evită toate aceste probleme fără a încărca inutil ieșirile difuzoarelor radioului OE în timpul volumelor mari.

Modul de economisire a energiei
Modul de economisire a energiei este încorporat în configurația de bază. Permite reducerea semnificativă a consumului de energie al amplificatoarelor care sunt conectate la HELIX M SIX DSP odată ce nu există semnal de intrare mai mult de 60 de secunde. Vă rugăm să rețineți că în multe mașini actualizate cu „CAN” sau orice alte structuri interne de autobuz se poate întâmpla ca radioul să rămână „invizibil” pornit până la 45 de minute. chiar și după încuierea și părăsirea mașinii! Odată ce „Modul de economisire a energiei” este activ, ieșirea de la distanță și, prin urmare, amplificatoarele conectate vor fi oprite.
M SIX DSP va reactiva ieșirea de la distanță într-o secundă dacă este aplicat un semnal muzical. Este posibil să fie modificată timpul de oprire de 60 de secunde. sau dezactivați complet „Modul de economisire a energiei” prin intermediul software-ului DSP PC-Tool.

Capacitate Start-Stop
Sursa de alimentare comutată a HELIX M SIX DSP asigură o tensiune internă constantă de alimentare chiar dacă tensiunea bateriei scade la 6 volți în timpul pornirii motorului.

Caracteristici DSP
TuneEQ
TuneEQ este o funcție extrem de flexibilă și deosebit de ușor de utilizat pentru corecția automată a răspunsului în frecvență. O singură măsurare pe canal audio sau pereche de canale cu un microfon de măsurare adecvat (de exemplu, MTK1) este suficientă pentru ca TuneEQ să ajusteze independent și precis egalizatoarele la curba de referință dorită. TuneEQ folosește setul complet de funcții al egalizatorului parametric, inclusiv frecvența centrală, factorul Q și ajustarea câștigului. Și din moment ce operațiunile aritmetice extrem de complexe necesare pentru această rulare în fundal, economisiți și mult timp atunci când vă optimizați sunetul cu TuneEQ.

RealCenter
Caracteristica „RealCenter” este un algoritm, dezvoltat de Audiotec Fischer, care accentuează informațiile muzicale care sunt prezente atât în ​​canalul frontal stânga cât și în cel drept pentru a crea un semnal central unic. Spre deosebire de procedurile obișnuite, în care sunt rezumate doar canalele, intensitatea semnalului central este, de asemenea, controlată dinamic de conținutul informațional stereofonic al canalului stâng și drept.

Sună complicat, dar acest efect este uimitor: asta înseamnă că dacă doar canalul din stânga sau din dreapta oferă un semnal audio, canalul central nu va reproduce un semnal. În cazul algoritmilor obișnuiți, nivelul de volum al canalului central este redus doar cu 6 dB (= nivelul de volum jumătate). „RealCenter” de la Audiotec Fischer permite o montare a sunetului unică și extinsă atât pentru șofer, cât și pentru copilotar în același timp! Prin urmare, dezavantajele unui canal central convențional, cum ar fi o scenă sonoră mică, intruzivă, sunt lucruri din trecut.

Procesare crescută a basului
„Augmented Bass Processing”, proprietatea Audiotec Fischer, constând din cele două caracteristici revoluționare de sunet „Dynamic Bass Enhancement” și „SubXpander”, a fost dezvoltat special pentru a îmbunătăți dramatic reproducerea basului subwooferelor.

„Îmbunătățirea dinamică a basului” combină în mod ingenios un bas profund maxim și cea mai mare presiune a sunetului – indiferent de stilul muzical sau de comenzile de ton din unitatea principală. În funcție de semnalul de intrare, „Dynamic Bass Enhancement” câștigă gama de frecvență inferioară și variază frecvența de tăiere a filtrului subsonic. Rezultatul este un răspuns de bas semnificativ mai puternic și mai profund la niveluri de volum scăzute și medii, fără riscul de a supraîncărca subwoofer-ul nici mecanic, nici electric la niveluri de volum ridicate. Este pur și simplu fascinant ce performanță de bas este posibilă dintr-o dată.

Dacă doriți o reproducere a basului și mai mică și mai „întunecată”, „SubXpander” poate fi activat suplimentar. Prin urmare, tonurilor subarmonice se adaugă tonurilor fundamentale în intervalul de frecvență între 50 și 100 Hz.

Date tehnice
Putere RMS ≤ 1% THD+N
- @ 4 ohmi 6 x 100 wați
- @ 2 ohmi 6 x 100 wați
- @ 1 Ohm -
- bridge @ 4 Ohmi 3 x 200 Watt
- cu punte @ 2 ohmi -
Max. putere de ieșire pe canal* Până la 130 W RMS @ 4 / 2 Ohmi
Tehnologia amplificatorului Clasa D

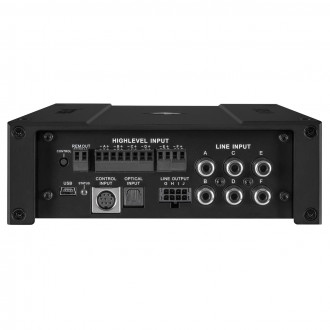

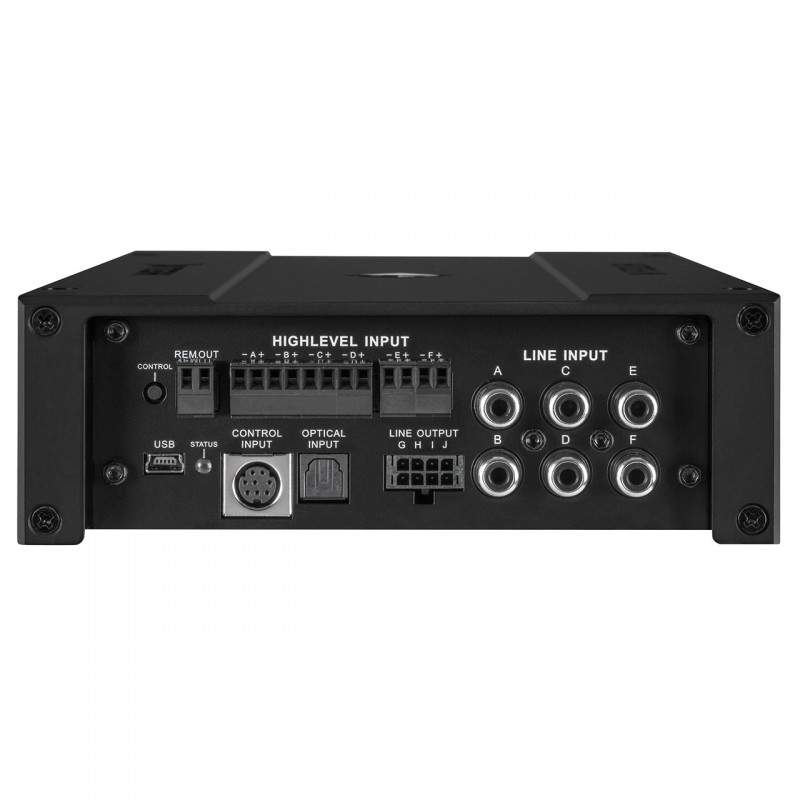

Intrări 6 x RCA / Cinch
6 x intrare difuzoare de nivel înalt
1 x SPDIF optic (12 - 96 kHz)
1 x intrare de la distanță
Sensibilitate intrare RCA / Cinch 1 - 4 volți
Nivel înalt 5 - 20 volți
Impedanță de intrare RCA / Cinch 22 kOhmi
Impedanță de intrare nivel ridicat 9 - 33 ohmi sau 20 kOhmi

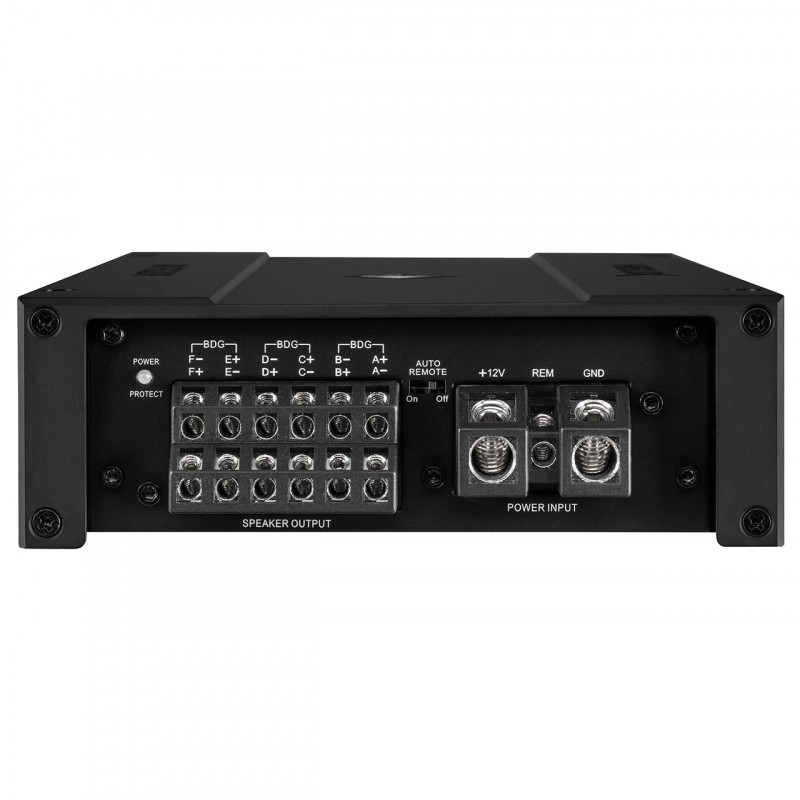

Ieșiri 6 x ieșire difuzor
4 x RCA / Cinch
2 x Ieșire de la distanță
Tensiune de ieșire RCA / Cinch 6 Volți
Raspuns in frecventa 20 Hz - 22.000 Hz
Rezoluție DSP 64 de biți
Putere DSP 295 MHz (1,2 miliarde de operațiuni MAC/secundă)
Frecvența de eșantionare 48 kHz
Procesor de semnal audio de tip DSP
Raport semnal-zgomot intrare digitală 105 / 108 dB Ieșire difuzor / linie (ponderat A)
Raportul semnal/zgomot intrare analogică 102/105 dB Ieșire difuzor/linie (ponderat A)
Distorsiune (THD) < 0,03 / 0,005 % Ieșire difuzor / linie
Factor de amortizare 100
Tensiune de funcționare 10,5 - 16 volți (max. 5 secunde până la 6 volți)
Curent de repaus 1950 mA
Max. curent de ieșire la distanță 500 mA
Interval de temperatură de funcționare -40°C până la +70°C
Siguranță 2 x 35 A Maxi-siguranță (APX)
Putere nominală DC 12 V ⎓ 80 A max.
Caracteristici suplimentare Circuit ADEP.3, comutator automat la distanta, coprocesor pe 32 de biti, intrare de control
Dimensiuni (Îl x L x A) 50 x 320 x 154 mm /
2,00 x 12,60 x 6,06”

1 x Amplificator HELIX M SIX DSP
1 x cablu de ieșire de linie la RCA / Cinch
1 x cablu USB
1 x material de montare
1 x manual de instrucțiuni
