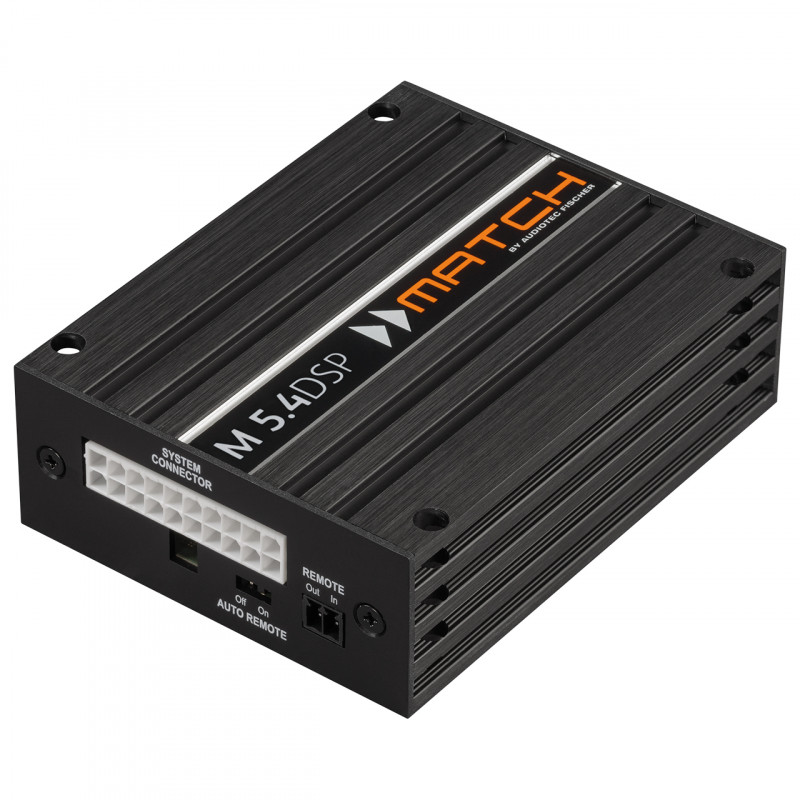

Amplificator Match 5.4DSP

MAtch 5.4DSP

Amplificator în miniatură pentru îmbunătățiri puternice de sunet
Noul M 5.4DSP este un adevărat gigant în ceea ce privește puterea, fiind în același timp abia mai mare decât un smartphone. Cu o putere incredibilă de 400/800 W RMS/ Max. puterea de ieșire și cea mai recentă tehnologie DSP, îmbunătățește dramatic fiecare sistem de sunet standard și aduce un sunet hi-fi real în mașina dvs.

Instalare ultra-compact
În vehiculele moderne, spațiul disponibil pentru upgrade-uri de sunet devine din ce în ce mai limitat și prezintă noi provocări pentru instalatori. Datorită dimensiunilor sale minime, M 5.4DSP poate fi montat chiar și în cele mai dificile condiții de spațiu și deschide noi posibilități, neimaginate, în alegerea locului de instalare.
În plus, noul Smart Control Port (SCP) oferă o conexiune semnificativ mai economică, datorită conectorului său extrem de compact și de blocare sigur. Prin intermediul SCP, toate telecomenzile Audiotec Fischer – precum CONDUCTOR sau URC.3 – pot fi conectate și amplasate cu ușurință chiar și în cele mai mici poziții de instalare. În plus, noul Smart Control Port (SCP) oferă o conexiune semnificativ mai economică, datorită conectorului său extrem de compact, care se blochează în siguranță. De asemenea, este posibilă alimentarea directă a controlerului prin intermediul SCP, ceea ce face inutil un cablu de alimentare suplimentar și simplifică și mai mult instalarea.

Performanță și Plug & Play real la cerere
M 5.4DSP dispune de două moduri de alimentare, permițându-i să ruleze fie în modul „HighPower” pentru performanță maximă, fie în modul „MidPower” cu putere de ieșire redusă și consum redus de energie pentru aplicațiile Plug & Play fără un cablu separat de alimentare.
Gama de accesorii MATCH oferă un număr mare de cabluri adaptoare pre-asamblate pentru o conexiune simplă plug & play – și, prin urmare, poate fi actualizată 100% fără a lăsa urme.

Flexibilitate maximă
Procesorul de semnal audio extrem de puternic pe 64 de biți oferă nouă canale DSP. Patru ieșiri RCA configurabile liber permit conectarea unor amplificatoare suplimentare, cum ar fi amplificatorul MATCH M 2.1AMP. Acest lucru permite sisteme multi-canal complexe și care economisesc spațiu, cu performanțe enorme.

Procesarea canalului virtual – noua era a rutarii semnalului
Pentru a gestiona masa de canale DSP și a le configura într-un mod ușor de utilizat, M 5.4DSP este echipat cu procesarea inovatoare a canalelor virtuale de la Audiotec Fischer. Sistemele moderne de sunet din fabrică cu un număr tot mai mare de intrări au un impact semnificativ asupra complexității rutării semnalului în interiorul amplificatorului. Mai ales atunci când mai multe semnale de intrare sunt mai întâi amestecate și apoi împărțite din nou în sisteme cu mai multe căi, conceptele convenționale de rutare își ating rapid limitele. Noul „Virtual Channel Processing” de la Audiotec Fischer, în combinație cu binecunoscutul și ușor de utilizat software-ul DSP PC-Tool, face ca configurațiile de sistem extrem de complexe să pară ușoare. În plus, permite alocarea liberă a funcțiilor noastre de sunet FX, cum ar fi „RealCenter” sau „Augmented Bass Processing”.

ACO – Platformă Advanced 32 Bit CoProcessor
M 5.4DSP dispune de platforma ACO de 32 de biți extrem de puternică. Se ocupă de toate sarcinile de control și este mai rapid decât sistemele tradiționale, în special în comunicarea de date cu software-ul nostru DSP PC-Tool. Platforma ACO introduce chiar și comutarea fulgerătoare între până la 10 configurații de sunet. Dar ACO oferă mult mai mult – efecte sonore fantastice, cum ar fi Augmented Bass Processing sau RealCenter, sunt modalități simple de a maximiza experiența sonoră. În plus, EQ-ul de intrare separat de canale, inclusiv Input Signal Analyzer (ISA) permite analiza și compensarea ușoară a semnalelor de intrare furnizate de radiourile și unitățile principale moderne.

Caracteristici
Amplificator ultra eficient cu 5 canale cu 4 ieșiri de linie și DSP cu 9 canale
Dimensiuni minime pentru concepte de instalare ascunsă
Două opțiuni de alimentare: modul „HighPower” pentru performanță maximă și modul „MidPower” cu putere de ieșire redusă și consum redus de energie pentru aplicațiile Plug & Play
Instalații Plug & Play fără alimentare separată în modul „MidPower”.
DSP audio „punct fix” extrem de puternic cu rezoluție de 64 de biți
ACO – Platformă avansată de coprocesor pe 32 de biți pentru funcții de sistem și DSP precum:
ISA (Input Signal Analyzer) și InputEQ pentru o analiză ușoară și compensare a semnalelor de intrare
Efecte sonore SFX – Procesare de bas sporită, StageXpander, RealCenter & Co.
Intrare optică în format SPDIF cu rate de eșantionare între 12 și 96 kHz
Intrare inteligentă de nivel înalt cu circuit ADEP.3 și funcție de pornire automată
VCP (Virtual Channel Processing) permite o configurație și mai flexibilă pentru sistemele de sunet foarte complexe
Comutator automat de la distanță
Capacitate de pornire-oprire până la o tensiune de alimentare de 6 volți
Ieșire de linie cu 4 canale configurabilă liber pentru conectarea amplificatoarelor suplimentare
Cablu de conectare pentru subwoofer pentru MATCH Plug & Play și subwooferele convenționale inclus în livrare
SCP (Smart Control Port) pentru accesorii opționale precum WIFI CONTROL, DIRECTOR, CONDUCTOR & Co.

Caracteristici speciale:
Tehnologia clasa GD
Conceptul Class GD de la Audiotec Fischer duce eficiența amplificatoarelor convenționale din Clasa D la nivelul următor. Prin variarea tensiunii interne de alimentare în mai mulți pași, în funcție de semnalele de intrare ale amplificatorului, pierderile la inactiv sunt reduse semnificativ și eficiența generală este aproape de maxim în orice moment. Deci, disiparea căldurii este aproape neglijabilă, permițând astfel cele mai mici radiatoare și cei mai compacti factori de formă.

ACO – Coprocesor avansat pe 32 de biți
Amplificatorul MATCH M5.4DSP încorporează un coprocesor extraordinar de puternic pe 32 de biți de ultimă generație pentru toate sarcinile de monitorizare și comunicare, atât pe plan intern cât și extern. Spre deosebire de generația anterioară de 8 biți, acest MCU atinge viteze mult mai mari în ceea ce privește comutarea configurației și comunicarea datelor cu software-ul nostru DSP PC-Tool. Un alt avantaj semnificativ este încărcătorul de pornire integrat, nativ al CoProcessorului. Permite upgrade-uri software ale tuturor componentelor DSP-ului pentru a regla circuitul ADEP.3 controlat de microcontroler de exemplu la viitoarele modificări/schimbări ale sistemului de diagnosticare al radiourilor din fabrică sau dacă dispozitivul va fi extins cu interfețe suplimentare. În plus, datorită noii memorie flash, ACO oferă 10 locații de memorie pentru setările de sunet în loc de cele două comune.

Capacitate Start-Stop
Sursa de alimentare comutată a MATCH M5.4DSP asigură o tensiune internă constantă de alimentare, chiar dacă tensiunea bateriei scade la 6 volți în timpul pornirii motorului.

Două opțiuni de alimentare
M5.4DSP are două moduri de alimentare – modul „HighPower” pentru performanță maximă și modul „MidPower” cu putere de ieșire redusă și consum redus de energie pentru aplicațiile Plug & Play.

Intrare inteligentă de nivel înalt ADEP.3
Radiourile auto moderne, instalate din fabrică, încorporează posibilități sofisticate de diagnosticare a difuzoarelor conectate. În special, cea mai recentă generație de radiouri auto este echipată cu funcții de monitorizare suplimentare, astfel încât mesajele de defecțiune și pierderea caracteristicilor specifice (de exemplu, funcția fader) apar destul de des dacă va fi conectat un amplificator comun - dar nu și cu M5.4DSP.
Noul circuit ADEP.3 (Advanced Diagnostics Error Protection, 3rd Generation) evită toate aceste probleme fără a încărca inutil ieșirile difuzoarelor radioului OE în timpul volumelor mari.

Caracteristici DSP
TuneEQ
TuneEQ este o funcție extrem de flexibilă și deosebit de ușor de utilizat pentru corecția automată a răspunsului în frecvență. O singură măsurare pe canal audio sau pereche de canale cu un microfon de măsurare adecvat (de exemplu, MTK1) este suficientă pentru ca TuneEQ să ajusteze independent și precis egalizatoarele la curba de referință dorită. TuneEQ folosește setul complet de funcții al egalizatorului parametric, inclusiv frecvența centrală, factorul Q și ajustarea câștigului. Și din moment ce operațiunile aritmetice extrem de complexe necesare pentru această rulare în fundal, economisiți și mult timp atunci când vă optimizați sunetul cu TuneEQ.

RealCenter
Caracteristica „RealCenter” este un algoritm, dezvoltat de Audiotec Fischer, care accentuează informațiile muzicale care sunt prezente atât în ​​canalul frontal stânga cât și în cel drept pentru a crea un semnal central unic. Spre deosebire de procedurile obișnuite, în care sunt rezumate doar canalele, intensitatea semnalului central este, de asemenea, controlată dinamic de conținutul informațional stereofonic al canalului stâng și drept.

Sună complicat, dar acest efect este uimitor: asta înseamnă că dacă doar canalul din stânga sau din dreapta oferă un semnal audio, canalul central nu va reproduce un semnal. În cazul algoritmilor obișnuiți, nivelul de volum al canalului central este redus doar cu 6 dB (= nivelul de volum jumătate). „RealCenter” de la Audiotec Fischer permite o montare a sunetului unică și extinsă atât pentru șofer, cât și pentru copilotar în același timp! Prin urmare, dezavantajele unui canal central convențional, cum ar fi o scenă sonoră mică, intruzivă, sunt lucruri din trecut.

Procesare crescută a basului
„Augmented Bass Processing”, proprietatea Audiotec Fischer, constând din cele două caracteristici revoluționare de sunet „Dynamic Bass Enhancement” și „SubXpander”, a fost dezvoltat special pentru a îmbunătăți dramatic reproducerea basului subwooferelor.

Date tehnice
Puterea de ieșire RMS
- @ 4 ohmi modul HighPower: 4 x 60 wați
Mod putere medie: 4 x 35 wați
- @ 2 ohmi -
- @ 1 Ohm -
- în punte @ 4 ohmi -
- cu punte @ 2 ohmi -
- Ieșire subwoofer la 4 ohmi modul de putere mare și medie: 1 x 90 wați
- Ieșire subwoofer la 2 ohmi, modul de putere mare și medie: 1 x 160 wați
Tehnologia amplificatorului Clasa GD
Intrări 4 x intrare difuzoare de nivel înalt
1 x SPDIF optic (12 - 96 kHz)
1 x intrare de la distanță
Sensibilitate de intrare 5 - 11 volți
Impedanță de intrare RCA / Cinch -
Impedanță de intrare nivel înalt 9 - 33 Ohmi cu ADEP.3
Ieșiri
5 x ieșire difuzor
4 x RCA / Cinch
1 x Ieșire de la distanță

Tensiune de ieșire RCA / Cinch 3 Volți
Raspuns in frecventa 20 Hz - 20.000 Hz
Rezoluție DSP 64 de biți
Putere DSP 295 MHz (1,2 miliarde de operațiuni MAC/secundă)
Frecvența de eșantionare 48 kHz
Procesor de semnal audio de tip DSP
Convertoare de semnal
A/D: BurrBrown
D/A: BurrBrown

Raportul semnal-zgomot intrare digitală > 105 dB (ponderat A)
Raportul semnal-zgomot intrare analogică > 99 dB (ponderat A)
Distorsiune (THD) < 0,03 %
Factor de amortizare > 50
Tensiune de funcționare 10,5 - 17 volți (max. 5 sec. până la 6 volți)
Putere nominală DC 12 V ⎓ 40 A max.
Curent de repaus 280 mA
Max. curent de ieșire la distanță 500 mA
Interval de temperatură de funcționare -40°C până la +70°C
Siguranță 1 x 30 A Maxi-siguranță (APX)
Caracteristici suplimentare Coprocesor pe 32 de biți, circuit ADEP.3, comutator automat la distanță, Port de control inteligent, capacitate Start-Stop, USB
Dimensiuni (Îl x L x A) 35 x 85 x 110 mm / 1,34 x 3,35 x 4,33"

La livrare primiti;

1 x microamplificator MATCH M 5.4DSP
1 x adaptor de intrare de control la SCP
1 x cablu USB
1 x Cablu de conectare PP-IOC (0,50 metri)
1 x cablu de conectare subwoofer PP-SOC (0,45 metri)
1 x cablu de ieșire de linie la RCA
1 x material de montare
1 x manual de instrucțiuni
