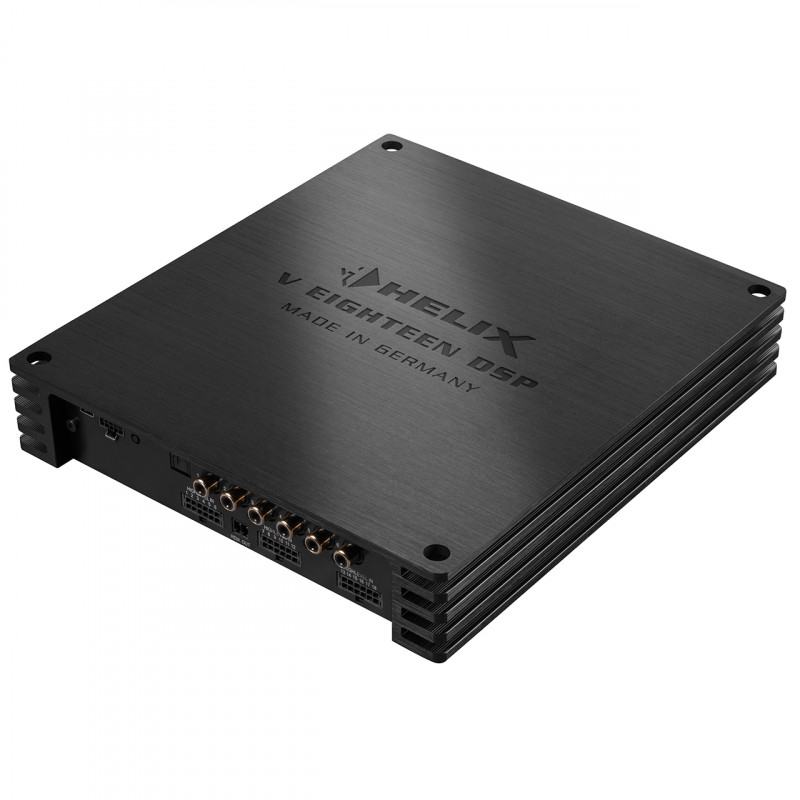

Amplificator Helix V EIGHTEEN DSP

Caracteristici
20 de canale DSP pentru flexibilitate maximă cu actualizări de sunet multicanal
Amplificator cu 18 canale cu concept Pure Class GD, care combină calitatea sunetului excepțională cu performanța ridicată
Intrare de mare putere, 18 canale, cu sensibilitate de intrare de până la 32 V RMS și circuit ADEP.3
1:1 IOR (rutare intrare la ieșire) – același număr de intrări și ieșiri de amplificator de nivel înalt
Putere de ieșire de până la 160 W RMS pe canal în 2 Ω
TwinDSP Power – două DSP-uri audio „punct fix” extrem de puternice cu 64 de biți
VCP (Virtual Channel Processing) permite o configurație și mai flexibilă pentru sistemele de sunet foarte complexe
ACO – Platformă avansată de coprocesor pe 32 de biți pentru funcții de sistem și DSP precum:
ISA (Input Signal Analyzer) și InputEQ pentru o analiză ușoară și compensare a semnalelor de intrare
Efecte sonore SFX – Procesare de bas sporită, StageXpander, RealCenter & Co.
SCP (Smart Control Port) compact, rezistent la viitor pentru conectarea telecomenzilor și accesoriilor
Slot HEC pentru suplimente de sistem precum Bluetooth® HD Audio Streaming, High Resolution Audio Streaming prin USB etc.
Intrare digitală optică în format SPDIF și două ieșiri de semnal procesat
Sursă de alimentare compatibilă Start-Stop cu gamă extinsă de tensiune de intrare până la 18 V – ideală pentru vehiculele moderne EV
Comutator automat de la distanta
Design compact cu disipare scăzută a căldurii datorită eficienței extraordinare

Caracteristici speciale:

Tehnologie de amplificator Pure Class GD
Conceptul Pure Class GD deținut de Audiotec Fischer duce eficiența amplificatoarelor convenționale de clasă D la nivelul următor. Prin variarea tensiunii interne de alimentare în funcție de semnalele de intrare ale amplificatorului, pierderile la inactiv sunt reduse semnificativ și eficiența generală este aproape de maxim în orice moment.
Deci, disiparea căldurii este aproape neglijabilă, permițând astfel cele mai mici radiatoare și cei mai compacti factori de formă. În plus, amplificatorul Pure Class GD depășește design-urile convenționale de Clasa D în ceea ce privește calitatea sunetului prin implementarea unei căi de semnal complet diferențiale și a unui design îmbunătățit al filtrului de ieșire.

Putere TwinDSP
V EGHTEEN DSP conține două dintre cele mai puternice procesoare de semnal audio pe 64 de biți de la Analog Devices, cu o putere totală remarcabilă de calcul de 2,4 miliarde de operațiuni MAC pe secundă. Conceptul TwinDSP Power face posibile cele 20 de canale procesate separat și numeroasele noi funcții de sunet.

ACO – Coprocesor avansat pe 32 de biți
Amplificatorul HELIX V EGHTEEN DSP încorporează un coprocesor extraordinar de puternic pe 32 de biți de ultimă generație pentru toate sarcinile de monitorizare și comunicare, atât pe plan intern cât și extern. Spre deosebire de generația anterioară de 8 biți, acest MCU atinge viteze mult mai mari în ceea ce privește comutarea configurației și comunicarea datelor cu software-ul nostru DSP PC-Tool. Un alt avantaj semnificativ este încărcătorul de pornire integrat, nativ al CoProcessorului. Permite upgrade-uri software ale tuturor componentelor DSP-ului pentru a regla circuitul ADEP.3 controlat de microcontroler de exemplu la viitoarele modificări/schimbări ale sistemului de diagnosticare al radiourilor din fabrică sau dacă dispozitivul va fi extins cu interfețe suplimentare. În plus, datorită noii memorie flash, ACO oferă 10 locații de memorie pentru setările de sunet în loc de cele două comune.

Intrare inteligentă de nivel înalt ADEP.3
Radiourile auto moderne, instalate din fabrică, încorporează posibilități sofisticate de diagnosticare a difuzoarelor conectate. În special, cea mai recentă generație de radiouri auto sunt echipate cu funcții de monitorizare suplimentare, astfel încât mesajele de defecțiune și pierderea caracteristicilor specifice (de exemplu, funcția fader) apar destul de des dacă un amplificator comun va fi conectat - dar nu și cu V EGHTEEN DSP.
Noul circuit ADEP.3 (Advanced Diagnostics Error Protection, 3rd Generation) evită toate aceste probleme fără a încărca inutil ieșirile difuzoarelor radioului OE în timpul volumelor mari.

Modul de economisire a energiei
Modul de economisire a energiei este încorporat în configurația de bază. Permite reducerea semnificativă a consumului de energie al amplificatoarelor care sunt conectate la HELIX V EIGHTEEN DSP odată ce nu există semnal de intrare mai mult de 60 de secunde. Vă rugăm să rețineți că în multe mașini actualizate cu „CAN” sau orice alte structuri interne de autobuz se poate întâmpla ca radioul să rămână pornit „invizibil” până la 45 de minute. chiar și după încuierea și părăsirea mașinii! Odată ce „Modul de economisire a energiei” este activ, ieșirea de la distanță și, prin urmare, amplificatoarele conectate vor fi oprite.
V EGHTEEN DSP va reactiva ieșirea de la distanță într-o secundă dacă este aplicat un semnal muzical. Este posibil să fie modificată timpul de oprire de 60 de secunde. sau dezactivați complet „Modul de economisire a energiei” prin intermediul software-ului DSP PC-Tool.

Capacitate Start-Stop
Sursa de alimentare comutată a HELIX V EGHTEEN DSP asigură o tensiune internă constantă de alimentare chiar dacă tensiunea bateriei scade la 6 volți în timpul pornirii motorului.

Date tehnice
Putere RMS ≤ 1% THD+N
- @ 4 ohmi Canal 1 - 12: 70 wați
Canalul 13 - 18: 75 wați
- @ 2 ohmi Canal 13 - 18: 120 wați
- @ 1 Ohm -
- cu punte @ 4 ohmi -
- cu punte @ 2 ohmi -
Max. putere de ieșire pe canal* Canalul 1 - 12: Până la 100 W RMS la 3 Ohmi
Canale 13 - 18: Până la 160 W RMS @ 2 Ohmi
Tehnologia amplificatorului Pure Class GD

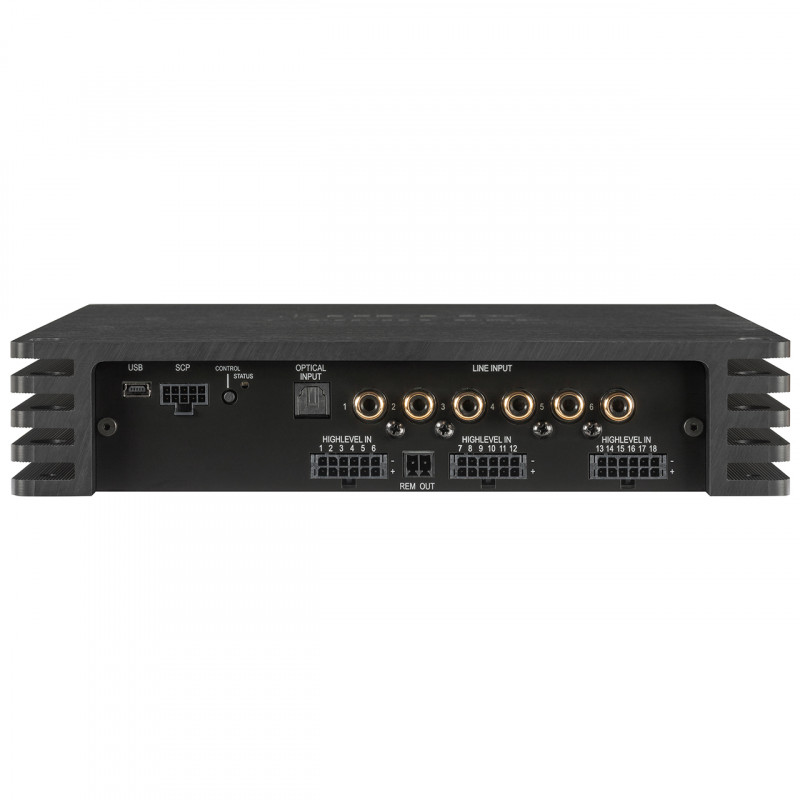

Intrări 6 x RCA / Cinch
18 x intrare difuzoare de nivel înalt
1 x SPDIF optic (12 - 96 kHz)
1 x intrare de la distanță
Sensibilitate intrare RCA / Cinch: max. 4 sau 8 volți
Nivel înalt: max. 16 sau 32 volți
Impedanță de intrare RCA / Cinch 12 kOhmi
Impedanță de intrare nivel înalt 9 - 33 ohmi sau 20 kOhmi cu ADEP.3

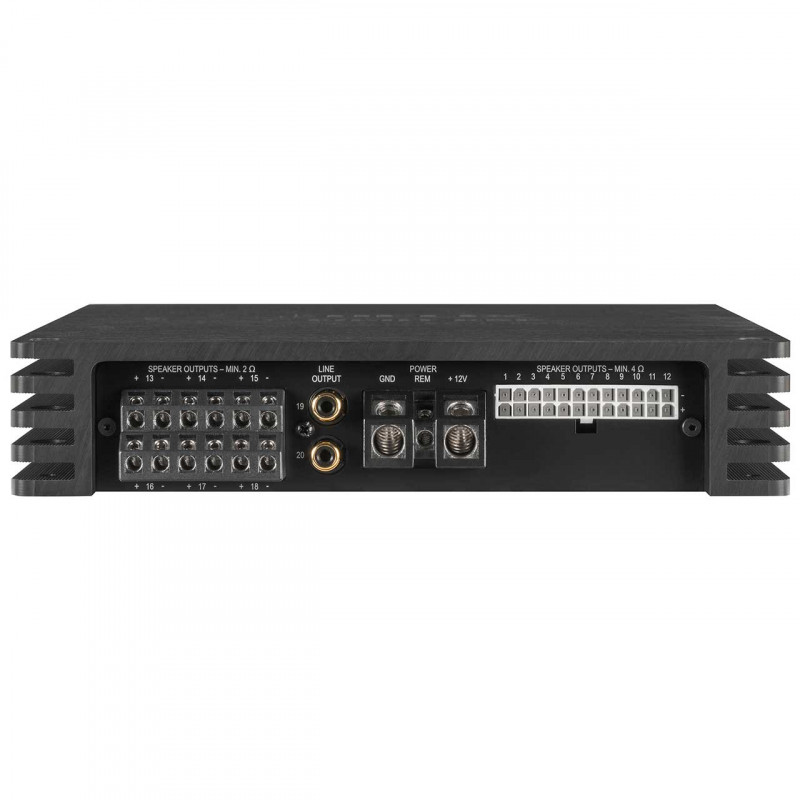

Ieșiri 18 x ieșire difuzor
2 x RCA / Cinch
2 x Ieșire de la distanță
Tensiune de ieșire RCA / Cinch 3 Volți
Raspuns in frecventa 20 Hz - 22.000 Hz
Rezoluție DSP 64 de biți
Putere DSP 2 x 295 MHz (2,4 miliarde de operațiuni MAC/secundă)
Frecvența de eșantionare 48 kHz
Tip DSP 2 x procesor de semnal audio
Convertoare de semnal A/D: BurrBrown 24 Bit
D/A: BurrBrown 24 de biți
Raportul semnal-zgomot intrare digitală 107 dB (ponderat A)
Raportul semnal-zgomot intrare analogică 102 dB (ponderat A)
Distorsiune (THD) < 0,015 %
Factor de amortizare > 50
Tensiune de funcționare 10,5 - 18 volți (max. 5 secunde până la 6 volți)
Putere nominală DC 12 V ⎓ 108 A max.
Curent de repaus 1,3 A
Max. curent de ieșire la distanță 500 mA
Interval de temperatură de funcționare -40°C până la +70°C
Siguranță 3 x 30 A LP-Mini-siguranță (APS)
Caracteristici suplimentare slot HEC, circuit ADEP.3, port de control inteligent, comutator automat la distanta, coprocesor pe 32 de biti
Dimensiuni (Îl x L x A) 44 x 255 x 220 mm /
1,73 x 10,04 x 8,66”

La livrare primiti:

1 x Amplificator HELIX V EGHTEEN DSP
4 x cablu de conectare difuzor
1 x cablu USB
2 x cheie hexagonală
1 x material de montare
1 x manual de instrucțiuni
