Procesor de sunet Helix DSP.3S

HELIX DSP.3S

Rafinarea standardelor noastre
HELIX DSP.3S este noua noastră definiție a standardului pentru procesoarele de semnal digital. Rafinat continuu, acest DSP cu 8 canale prezintă numeroase îmbunătățiri în detaliu. Pe lângă intrarea digitală optică obligatorie, o intrare digitală coaxială suplimentară oferă acum cele mai bune condiții pentru conectarea surselor de semnal de înaltă rezoluție cu o frecvență de eșantionare de până la 192 kHz.

Cea mai avansată tehnologie pentru o experiență de sunet de înaltă rezoluție supremă
DSP audio pe 64 de biți din ultima generație Sigma350 și o procesare nativă a semnalului de înaltă rezoluție, cu o rată de eșantionare de 96 kHz, precum și convertoare de semnal A/D și D/A de la BurrBrown oferă o calitate remarcabilă a sunetului. Acest lucru face ca DSP.3S să fie perfect pregătit pentru procesarea semnalelor audio de înaltă rezoluție cu o lățime de bandă de peste 40 kHz.

ACO – Platformă Advanced 32 Bit CoProcessor
Desigur, DSP.3 este echipat și cu platforma noastră proprie ACO de 32 de biți. Acest lucru nu numai că preia toate sarcinile de control ultra-rapid, ci și comutarea fulgerătoare între până la zece configurații de sunet posibile. Dar ACO oferă mult mai mult - sunt implementate efecte sonore fantastice, cum ar fi Augmented Bass Processing sau StageXpander, precum și un EQ de intrare separat de canale, inclusiv Input Signal Analyzer (ISA) pentru o analiză ușoară și compensare a semnalelor de intrare ale radiourilor OE, care includ deja un configurarea sunetului în mod implicit.

Funcții orientate spre practică pentru conectivitate maximă
Caracteristicile sofisticate ale DSP.3S oferă totul pentru o conexiune ușoară la radiourile din fabrică sau la sistemele de sunet multicanal din fabrică. În plus față de intrarea inteligentă de nivel înalt cu circuit ADEP.3, o intrare digitală optică și acum, de asemenea, coaxială, un comutator Auto Remote, precum și un slot HEC pentru extinderi ale sistemului, cum ar fi streaming audio Bluetooth® HD etc. fac, de asemenea, parte din echipament de bază.

Dar asta nu este tot – Noul Smart Control Port (SCP) a fost implementat în timpul procesului de revizuire DSP.3S. Acest lucru permite conectarea multifuncțională a produselor accesorii și acum preia chiar și alimentarea completă a acestora. Designul solid cu funcție de fixare garantează o conexiune stabilă, contribuind în același timp la prevenirea deteriorării prizei și a cablului și, astfel, facilitează concepte de instalare compacte, care economisesc spațiu.

Concentrați-vă pe elementele esențiale
Design tipic HELIX, curat și foarte compact - prin urmare, DSP.3S oferă condiții ideale pentru o integrare rapidă și ușoară.

DSP PC-Tool – reglaj fin pentru cele mai înalte cerințe
Nu există nicio îndoială – HELIX DSP.3S este ușor de configurat prin intermediul software-ului nostru profesional DSP PC-Tool, dar foarte ușor de utilizat. Numeroasele opțiuni de reglare nu lasă nimic de dorit și garantează astfel o adaptare extrem de precisă a sunetului chiar și în cazul configurațiilor complexe ale sistemului.

Caracteristici
DSP audio „punct fix” de 64 de biți extrem de puternic, cu 1,2 miliarde de operațiuni MAC pe secundă
Latime de banda audio de inalta rezolutie de pana la 40 kHz pentru o calitate a sunetului de neegalat
Convertoare de semnal A/D și D/A de la BurrBrown
Advanced CoProcessor (ACO) pentru un set extins de caracteristici
Analizor de semnal de intrare (ISA) și InputEQ
Efecte de sunet DSP (SFX) precum „Augmented Bass Processing” care optimizează dinamic răspunsul bas al subwooferului, „StageXpander” care lărgește semnificativ perspectiva stereo, funcția „RealCenter”, care permite o punere în scenă a sunetului perfect focalizată pentru ambele șofer și copilotar și multe altele
10 locații de memorie internă pentru setări de sunet
Intrare inteligentă de nivel înalt cu circuit ADEP.3 și funcție de pornire automată
Intrare digitală optică (max. 96 kHz) și coaxială (max. 192 kHz) în format SPDIF
Port de control inteligent (SCP) compact, rezistent la viitor
Slot HEC pentru suplimente de sistem precum Bluetooth® HD Audio Streaming, High Resolution Audio Streaming prin USB etc.
Dirijare a semnalului liber definibil cu matrice separate pentru linie, SPDIF și HEC/AUX
Calea optimă a semnalului și sursă de alimentare pentru o calitate mai bună a sunetului
Comutator „Ground lift” pentru a evita buclele de sol
Dimensiuni compacte pentru o integrare ușoară în vehicul
Cea mai ușoară configurare prin intermediul software-ului intuitiv DSP PC-Tool V4

Caracteristici speciale:
Rată de eșantionare de 96 kHz
HELIX DSP.3S permite să gestioneze toate semnalele cu o rată de eșantionare dublată de 96 kHz. Astfel, lățimea de bandă audio nu mai este limitată la valori obișnuite, cum ar fi 22 kHz, ci permite un răspuns în frecvență extins la mai mult de 40 kHz. Dublarea ratei de eșantionare necesită o putere DSP semnificativ mai mare, deoarece numărul de operații aritmetice posibile este redus la jumătate. Doar implementarea celei mai recente generații de cip DSP permite creșterea ratei de eșantionare la 96 kHz și adăugarea de noi funcții în același timp.

ACO – Coprocesor avansat pe 32 de biți
HELIX DSP.3S încorporează un coprocesor extraordinar de puternic pe 32 de biți de ultimă generație pentru toate sarcinile de monitorizare și comunicare, atât pe plan intern cât și extern. Spre deosebire de generația anterioară de 8 biți, acest MCU atinge viteze mult mai mari în ceea ce privește comutarea configurației și comunicarea datelor cu software-ul nostru DSP PC-Tool. Un alt avantaj semnificativ este încărcătorul de pornire integrat, nativ al CoProcessorului. Permite upgrade-uri software ale tuturor componentelor DSP-ului pentru a regla circuitul ADEP.3 controlat de microcontroler de exemplu la viitoarele modificări/schimbări ale sistemului de diagnosticare al radiourilor din fabrică sau dacă dispozitivul va fi extins cu interfețe suplimentare. În plus, datorită noii memorie flash, ACO oferă 10 locații de memorie pentru setările de sunet în loc de cele două comune.

Intrare inteligentă de nivel înalt ADEP.3
Radiourile auto moderne, instalate din fabrică, încorporează posibilități sofisticate de diagnosticare a difuzoarelor conectate. În special, cea mai recentă generație de radiouri auto sunt echipate cu funcții suplimentare de monitorizare, astfel încât mesajele de defecțiune și pierderea caracteristicilor specifice (de exemplu, funcția fader) apar destul de des dacă un procesor de semnal va fi conectat - dar nu și cu DSP.3S.
Noul circuit ADEP.3 (Advanced Diagnostics Error Protection, 3rd Generation) evită toate aceste probleme fără a încărca inutil ieșirile difuzoarelor radioului OE în timpul volumelor mari.

Capacitate Start-Stop
Sursa de alimentare comutată a HELIX DSP.3S asigură o tensiune internă constantă de alimentare chiar dacă tensiunea bateriei scade la 6 volți în timpul pornirii motorului.

Capacitate Start-Stop
Sursa de alimentare comutată a HELIX DSP.3S asigură o tensiune internă constantă de alimentare chiar dacă tensiunea bateriei scade la 6 volți în timpul pornirii motorului.

Modul de economisire a energiei
Modul de economisire a energiei este încorporat în configurația de bază. Permite reducerea semnificativă a consumului de energie al amplificatoarelor care sunt conectate la HELIX DSP.3S odată ce nu există semnal de intrare mai mult de 60 de secunde. Vă rugăm să rețineți că în multe mașini actualizate cu „CAN” sau orice alt interior
structurile autobuzului se poate întâmpla ca radioul să rămână „invizibil” pornit până la 45 de minute. chiar și după încuierea și părăsirea mașinii! Odată ce „Modul de economisire a energiei” este activ, ieșirea de la distanță și, prin urmare, amplificatoarele conectate vor fi oprite. HELIX DSP.3S va reactiva ieșirea de la distanță într-o secundă dacă este aplicat un semnal muzical. Este posibil să fie modificată timpul de oprire de 60 de secunde. sau dezactivați complet „Modul de economisire a energiei” prin intermediul software-ului DSP PC-Tool.


Detectare automată a semnalului digital
HELIX DSP.3S permite comutarea controlată de semnal între intrările analogice și digitale. De îndată ce un semnal de intrare este detectat pe intrarea optică sau coaxială, procesorul de semnal comută automat la intrarea corespunzătoare. Această caracteristică poate fi dezactivată în software-ul DSP PC-Tool.
Alternativ, puteți utiliza o telecomandă opțională pentru comutarea manuală între intrările analogice și digitale.

Date tehnice

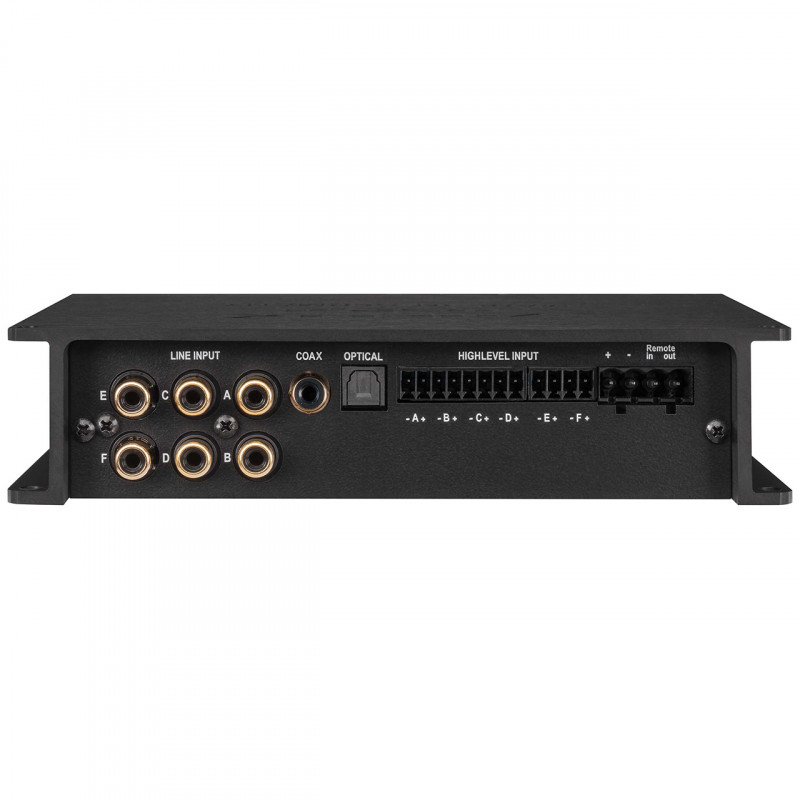

Intrări 6 x RCA / Cinch
6 x intrare difuzoare de nivel înalt
1 x SPDIF optic (12 - 96 kHz)
1 x SPDIF coaxial (12 - 192 kHz)
1 x intrare de la distanță
Sensibilitate intrare RCA / Cinch 2 - 4 volți
Nivel înalt 5 - 11 volți

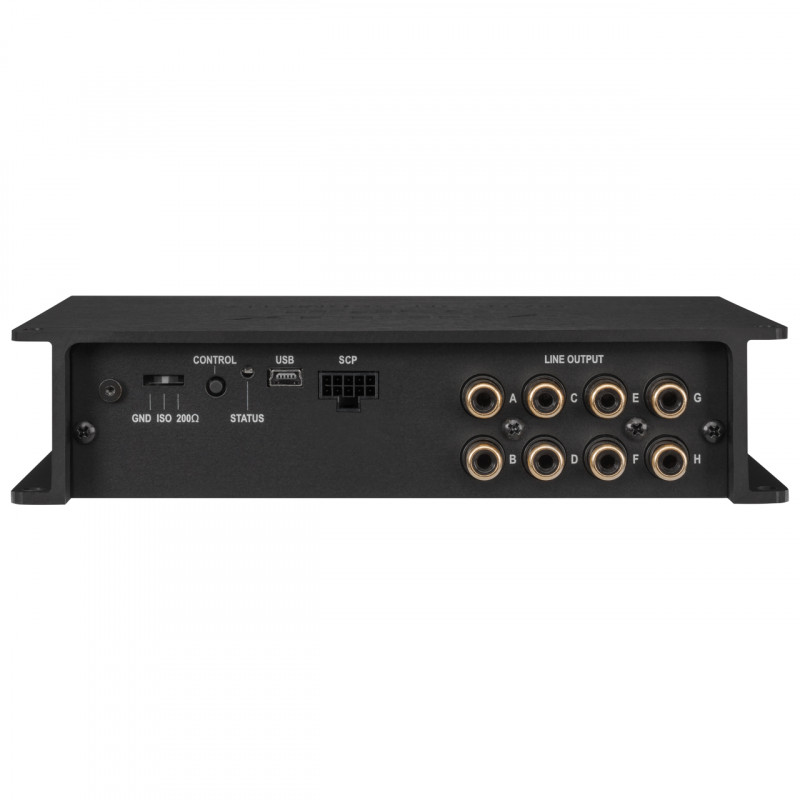

Ieșiri 8 x RCA / Cinch
1 x Ieșire de la distanță
Tensiune de ieșire 6 Volți
Raspuns in frecventa 10 Hz - 44.000 Hz
Rezoluție DSP 64 de biți
Putere DSP 295 MHz (1,2 miliarde de operațiuni MAC/secundă)
Rata de eșantionare 96 kHz
Procesor de semnal audio de tip DSP
Convertoare de semnal A/D: BurrBrown
D/A: BurrBrown
Raportul semnal-zgomot intrare digitală 112 dB (ponderat A)
Raportul semnal-zgomot intrare analogică 107 dB (ponderat A)
Distorsiune armonică totală (THD+N) intrare digitală < 0,0008 %
Distorsiune armonică totală (THD+N) intrare analogică < 0,002 %
Intrare digitală cu distorsiune IM (IMD) < 0,003 %
Intrare analogică cu distorsiune IM (IMD) < 0,005 %
Diafonie > 90 dB
Tensiune de funcționare 9,6 - 17 volți (max. 5 sec. până la 6 volți)
Putere nominală DC 12 V ⎓ 3 A max.
Consum de curent < 450 mA
Max. curent de ieșire la distanță 500 mA
Caracteristici suplimentare slot HEC, comutator Ground lift, Port de control inteligent, Coprocesor pe 32 de biți, circuit ADEP.3, comutator automat la distanță

Dimensiuni (Îl x L x A) 40 x 177 x 120 mm /
1,58 x 6,97 x 4,72”


La livrare primiti:
1 x procesor de semnal DSP.3S
1 x adaptor de intrare de control la SCP
1 x cablu USB
1 x material de montare
1 x manual de instrucțiuni
